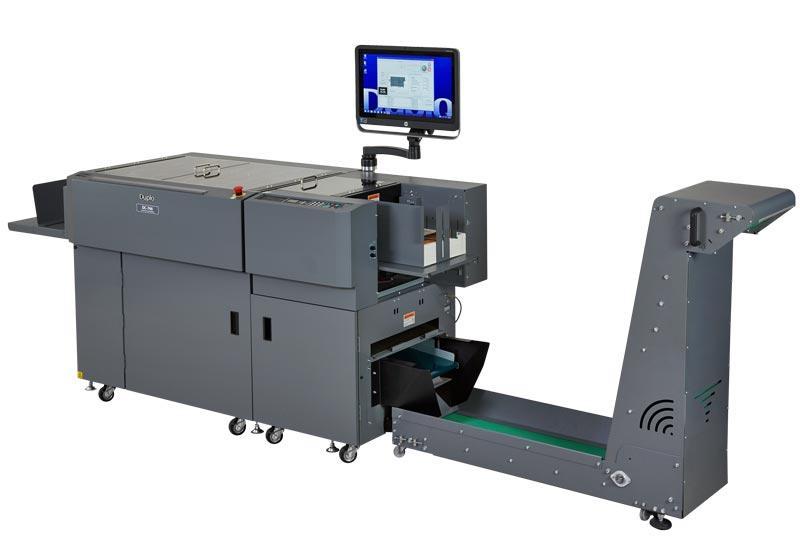

Биговально-резательная машина Duplo DC-746

Duplo DC-746 — универсальная многофункциональная резально-биговальная машина для обработки больших объемов цветной цифровой печати

Сфера применения и производительность универсальной машины Duplo DC-746

Изготавливаемая продукция: визитки, почтовые и поздравительные открытки, листовки, открытки, вкладыши для CD & DVD дисков, страницы фото книги, прямая почтовая рассылка, рекламные материалы, билеты с Т&L-образной перфорацией, бирки для одежды, коробки.

Подрезчик, резак и биговщик DC-746 — последняя модель, дополнившая ассортимент автоматического резального оборудования Duplo. На сегодняшний день это самое мощное многофункциональное устройство для обработки цифровой печатной продукции.

Объединяя скорость и автоматизацию своего предшественника — модели DC-745 и универсальность модели DC-646Pro, оборудование DC-746 — это полностью автоматизированная система, которая исключает угрозу простоя. DC-746 поставляется в комплекте с новой системой вывода бумажных обрезков, обеспечивающей более длительное использование без выгрузки бумажных отходов. Модель также оснащена воздушным ножом, который позволяет минимизировать ошибки при подаче листов.

Специальное программное обеспечение Duplo’s Job Creator теперь позволяет оператору создавать шаблоны в PDF, которые включают штрих-код и маркеры распознавания изображения нажатием одной кнопки.

ПК-контроллер

Контроллер PC предоставляет оператору разнообразные средства управления системой, начиная от графических инструментов программирования, которые позволяют быстро создавать, редактировать и сохранять задания. При необходимости оператор может вернуться к сохраненным заданиям и истории заданий, или установить предпочтительные настройки и параметры по умолчанию, что минимизирует время, затрачиваемое оператором на настройку. Программное обеспечение Duplo’s Job Creator позволяет оператору экспортировать шаблоны PDF одним нажатием кнопки.

Вакуумная система подачи бумаги (Air Management System)

Листы, отпечатанные цифровым способом, обычно деформируются и имеют статистическое напряжение даже через несколько дней после печати. В данной модели применяется комбинация из нескольких вентиляторов, чтобы поднять и отделить листы (подача с верхнего листа) из лотка емкостью до 150 мм, сокращая риск повреждения изображения и позволяя оператору заниматься другими операциями во время работы машины. Верхний лист подхватывается и подается вакуумом с использованием суперширокой подающей головки, регистрация листа по боковой направляющей, с возможностью регулировки перекоса.

Полностью автоматическая настройка Duplo DC-746

Аппарат прост в эксплуатации и может быть оставлен без присмотра во время работы. Настройка оборудования может быть автоматизирована при использовании CCD-камеры, с помощью которой машина распознает штрих-код с листа, загружает необходимые параметры из памяти и позиционирует все инструменты — все это позволяет выполнить переналадку менее чем за 20 секунд.

Распознавание изображения

Правильное положение изображения на листе может быть считано и любые корректировки вносятся мгновенно. Эта хорошо зарекомендовавшая себя функция была расширена в DC-746 для соответствия широкому диапазону требований печати, в том числе:

• чтение и настройка для первого листа;
• проверка изображения и регулировка, если движения выходит за пределы требуемого допуска;
• проверка изображения через каждое «X» количество листов.

Многофункциональность

Duplo DC-746 может выполнять продольную резку, рез, бигование и перфорацию за один проход. Стандартные многофункциональные инструменты позволяют выполнять до 6 продольных резов по всей длине листа как стандартную операцию, 25 поперечных резов и 20 бигов. Обычно, из листа формата SRA3 можно изготовить 25 простых визиток или 21 визитку с изображением без полей. Машина оснащена воздушным ножом для эффективно снятия статики и пыли с листа, что минимизирует ошибки при подаче.

Опциональные модули

Для дальнейшего расширения универсальности модели DC-746, три опциональных модуля могут быть размещены в любом из четырех слотов, чтобы удовлетворить требования заказчика при выполнении более сложных заданий, которые ранее требовали дополнительного послепечатного оборудования или компромисса при разработке дизайна приложений.

Модуль продольной резки

DC-746 включает три модуля, каждый из которых имеет пару независимо управляемых инструментов продольной резки в стандартной комплектации. Один или два дополнительных модуля могут быть дополнительно установлены для увеличения максимального количества продольных резов за один проход до 10 шт.

Модуль ротационных инструментов (RTM)

Модуль имеет два независимо управляемых инструмента, которые позволяют оператору легко выбирать между комбинациями операций продольного роликового бигования, перфорации (15 tpi), микро-перфорации, и надрезки верхнего слоя для плотных сортов бумаги. Одновременно могут быть установлены один или два дополнительных модуля в машину.

Модуль перекрестных инструментов

Модуль имеет независимо управляемые инструменты для перфорации, прерывистой перфорации или роликового бигования по ширине листа, перпендикулярно направлению подачи листа. Инструмент может быть запрограммирован на начало работы и окончание операции на любом расстоянии от края листа.

Рабочая станция оператора

Для удобства оператора специально отведенный ПК может быть подключен к системе (по желанию, предусмотрено подключение экрана, клавиатуры и мыши или ноутбука).

Дополнительные параметры:

• Управление: мультиязычное ПО на базе Windows (компьютер пользователя), панель управления;
• Автоматическая настройка: со штрих-кода;
• Минимальный размер готовой продукции: 48×50 мм;
• Емкость лотка для визиток: 90 мм;
• Размеры бумаги на приемном лотке: 48-370 мм (ширина), 49-670 мм (длина)
• Макс. количество продольных резов на листе: 6 (стандарт), 10 (с опциональными модулями)
• Параметры продольных резов: боковые поля: 3,2 — 55 мм; мин. расстояние 48 мм; промежуточные резы: 5 — 15 мм; > 15 мм выводятся на приемный лоток;
• Макс. количество резов на лист: 25;
• Параметры поперечных резов: минимальная длина — 49 мм; передний край — 3 мм; резы между изделиями — 3 мм; задний край — 5 мм; точность +/-0,2мм.
