Сублимационный плоттер GongZheng Apsaras G5

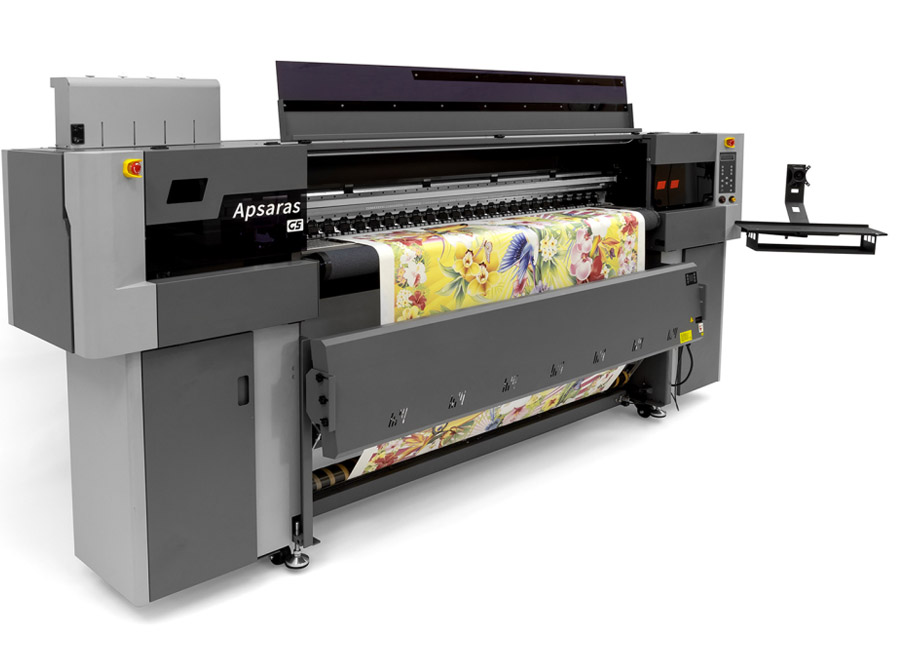

GongZheng Apsaras G5 - новейший плоттер для сверхскоростной термотрансферной сублимационной печати. Эта модель пришла на смену сублимационному плоттеру GongZheng ThunderJet GS1908-H, ставшему за год продаж настоящим бестселлером. Плоттер Apsaras G5 имеет множество усовершенствований в сравнении с моделью предыдущего поколения.
Потрясающая скорость печати до 363 м²/час, стабильность и экономичность работы, удобство эксплуатации и обслуживания, продуманный до мелочей промышленный дизайн, эталонное качество печати и сборки – это неполный перечень преимуществ нового станка.
Сверхпроизводительный плоттер Apsaras G5 – это наилучший выбор для предприятий швейной и текстильной промышленности, занятых производством одежды, обуви, аксессуаров и галантереи, дизайнерских тканей, игрушек, спортивной формы и экипировки для активного отдыха, туристического инвентаря, домашнего текстиля, флажной, рекламной и сувенирной продукции, элементов интерьерного оформления, уникальных POS-конструкций и много другого. Плоттер Apsaras G5 идеально подойдет тем, для кого в приоритете высочайшее качество готовой продукции и короткие сроки ее изготовления, ведь благодаря своей впечатляющей скорости печати плоттер справится с любыми производственными объемами.

Особенности сублимационного плоттера GongZheng Apsaras G5

• Высочайшая производительность.
• Прочный устойчивый промышленный корпус.
• Высококачественные комплектующие от всемирно известных производителей для работы в режиме 24/7.
• Высокая надежность всех деталей и узлов.
• Восемь печатающих головок нового поколения EPSON i3200, расположенных в шахматном порядке в четыре ряда, для обеспечения высокой скорости и качества печати.
• Возможность печати каплей переменного объема для плавных цветовых переходов и плотных равномерных заливок.
• Система автоматической парковки и чистки печатающих головок для качественного и простого обслуживания, а также поддержки их продолжительного срока службы.
• Датчик препятствия для предотвращения механического повреждения печатающих головок.
• Новейшие серводвигатели и линейные направляющие для быстрого и плавного перемещения каретки.
• Интеллектуальная функция градиентной печати для подавления межпроходных погрешностей и устранения возможных недостатков печати.
• Наличие функции отключения сбойных дюз.
• Широкие прижимные ролики с возможностью регулировки силы прижима.
• Возможность печати на бумаге различной плотности от 30 до 100 г/м2.
• Уникальный рабочий стол со специальной фрезеровкой для обеспечения корректной подачи бумаги в зону печати.
• Система вакуумного прижима материала с регулировкой мощности.
• Производительные системы размотки и намотки материала с пневмовалами для рулонов диаметром до 350 мм.
• Система непрерывной подачи чернил открытого типа с чернильными емкостями большого объема и дополнительной фильтрацией.
• Двойная система сушки с ИК-нагревателем и контролем температуры.

Обновленный корпус и комплектующие

Плоттер имеет ширину рабочего поля 1950 мм, подходящую для работы с большинством сублимационных бумаг. Высота станка была уменьшена при сохранении его большой массы. Это позволило сделать центр тяжести плоттера ниже, что обеспечило повышенную устойчивость и минимизацию вибрации корпуса. Благодаря сокращению общих габаритов плоттер проще транспортировать и заносить в помещение. Также это решение дало возможность уменьшить длину заправочного конца бумаги при установке нового рулона.
Как и в других сублимационных плоттерах GongZheng в модели Apsaras G5 используются высококачественные комплектующие от всемирно известных производителей: серводвигатели LeadShine (Тайвань), линейные направляющие и подшипники THK (Япония), основной ремень ELATECH (Италия), кабель-канал Igus (Германия).

Печатная система

Каретка плоттера представляет собой прочную алюминиевую плиту с высокоточной фрезеровкой. 8 печатающих головок располагаются в 4 ряда в шахматном порядке – по две головки в ряду. Благодаря такой конструкции и компоновке печатающих головок обеспечивается низкая инерционность печатной системы и, соответственно, достойное качество печати в однопроходном режиме.

Печатающие головки

Плоттер GongZheng Apsaras G5 оснащен восемью новейшими печатающими головками Epson i3200, расположенными в шахматном порядке, благодаря чему обеспечиваются отличные эксплуатационные характеристики и высокая производительность плоттера. Головки Epson i3200 имеют практически в два раза выше механическое разрешение по сравнению с головками предыдущего поколения Epson DX5, DX6 и DX7. Головки работают по технологии переменного объема капли Variable Dot в диапазоне от 3,8 до 9,4 пл (4 уровня), что гарантирует более тонкую проработку деталей изображения, плавность цветовых переходов, высокую плотность и равномерность заливок плашечных цветов, а также повышение качества отпечатков.


Печатающие головки Epson i3200 имеют четыре независимых канала подачи чернил, поэтому одну печатающую головку можно использовать на четыре цвета. Эффективная ширина прохода увеличена с 25,4 до 33,8 мм. Эти характеристики позволили значительно улучшить детализацию отпечатков и повысить скорость печати, что стало залогом широкой популярности печатающих головок EPSON i3200.
Весомым преимуществом печатающих головок EPSON i3200 является их низкая цена, на порядок ниже, чем головок Kyocera, что позволяет получить оборудование с меньшими начальными инвестициями при высоких качестве и скорости печати и низкими эксплуатационными расходами.

Характеристики печатающей головки Epson i3200-A1
Технология	PrecisionCore MicroTFP
Тип чернил	Водные
Разрешение	300 npi/1 ряд; 600 npi/2 ряда
Конфигурация	CMYK
Общее количество дюз	3200
Количество рядов	8
Эффективная ширина печати	33,8 мм
Объем формируемой капли	3,8-9,4 пл при 21,6 кГц
Переменная капля	4 градации
Вязкость чернил	3-4 МПа · с
Габариты (Ш х Г х В)	69,1 х 59,4 х 35,6 мм
Масса	82 г

Система управления

Интеллектуальная часть плоттера, управляющая всем комплексом, представляет собой высококачественную и надежную помехоустойчивую электронику, собранную на самой современной элементной базе и имеющую длительный рабочий ресурс.
Передача сигналов внутри плоттера от материнской платы до платы управления головками идет через скоростной и помехоустойчивый оптоволоконный канал связи, что обеспечивает максимальную стабильность передачи больших массивов данных и отсутствие потерь. Подключение плоттера к персональному компьютеру осуществляется через высокоскоростное LAN-соединение. Управляющая программа для электроники имеет расширенный функционал: позволяет производить тонкую настройку плоттера под необходимые режимы работы, выбирать предпочтительные формы сигнала управления головками под различные чернила и задачи, обслуживать печатающие головки в автоматическом режиме.
Для неизменно высокого качества печати и продления службы печатающих головок в плоттере предусмотрена функция отключения сбойных дюз. Плоттер имеет широкий набор режимов печати с разным разрешением и количеством проходов, обеспечивающих максимальную гибкость производства и закрывающих любые потребности клиента.
Также доступны различные варианты интеллектуальной печати проходов, каждый из которых имеет гибкие настройки. Функция градиентной печати позволяет эффективно компенсировать межпроходное полошение и устранять возможные дефекты печати. Работа в режиме переменного объема капли Variable Dot совместно с функцией контроля размера и формы капли обеспечивают высокую четкость и детализацию изображения, плавность цветовых переходов, а также плотную и равномерную заливку плашечных цветов.

Простота обслуживания и эксплуатации

Простота обслуживания и продолжительный срок работы печатающих головок обеспечиваются встроенной системой многоуровневой автоматической чистки и парковки. Чтобы запустить процесс чистки достаточно нажать одну кнопку.  Процесс чистки состоит из нескольких этапов. Вначале помпы системы протягивают чернила через головки, при этом удаляются микрозасоры и воздух из головочных каналов. На втором этапе вайпер убирает с дюзных пластин капли чернил и загрязнения. Затем включается режим [Flush], при котором через головки выпрыскивается небольшое количество чернил для подготовки головок к работе. После печати каретка автоматически встает на парковочную станцию, которая обеспечивает герметизацию дюз, чем предотвращается подсыхание чернил.

Для удобства работы и обслуживания в рабочей зоне плоттера установлена LED-подсветка.

С правой стороны плоттера размещена интуитивно понятная панель управления с LCD-экраном, на которую вынесены основные функциональные клавиши, такие как: меню, пауза, тест, чистка, старт печати и т. п. Для размещения клавиатуры и монитора в комплекте с плоттером поставляется удобный и надежный поворотный металлический кронштейн.

Системы безопасности

Чтобы минимизировать риск повреждения печатающих головок при возникновении нештатных ситуаций, связанных с деформацией материала, в плоттере предусмотрена система Anti-collision с датчиками препятствия по бокам каретки. При контакте с носителем датчики срабатывают и процесс печати безопасно прерывается. После устранения причины остановки печать может быть продолжена.



Безопасность использования оборудования является одним из главных приоритетов для производителя этого плоттера. Поэтому для защиты оператора от поражения электрическим током и электроники от короткого замыкания на плоттере и на ИК-сушке установлены автоматические выключатели и дифференциальные автоматы. Также предусмотрена отдельная клемма для подсоединения заземляющего провода.



На корпусе плоттера установлен световой индикатор, который показывает, в каком состоянии в данный момент находится плоттер: ожидание, работа, ошибка.  Для предотвращения нештатных ситуаций на передней панели плоттера размещена кнопка экстренной остановки.

Уникальная система прижима материала

Широкие прорезиненные ролики плоттера расположены по всей длине рабочего стола и позволяют плотно и аккуратно прижимать материал к основному приводному валу. Давление каждого прижимного ролика регулируется, что немаловажно при работе с бумагой различной плотности. Плавный прижим роликов осуществляется актуатором. Кнопки управления находятся с двух сторон принтера. Широкий печатный стол с системой регулируемого вакуумного прижима имеет особую фрезеровку для корректной и равномерной подачи носителя в зону печати.

Производительные системы автоматической подачи/подмотки и сушки материала

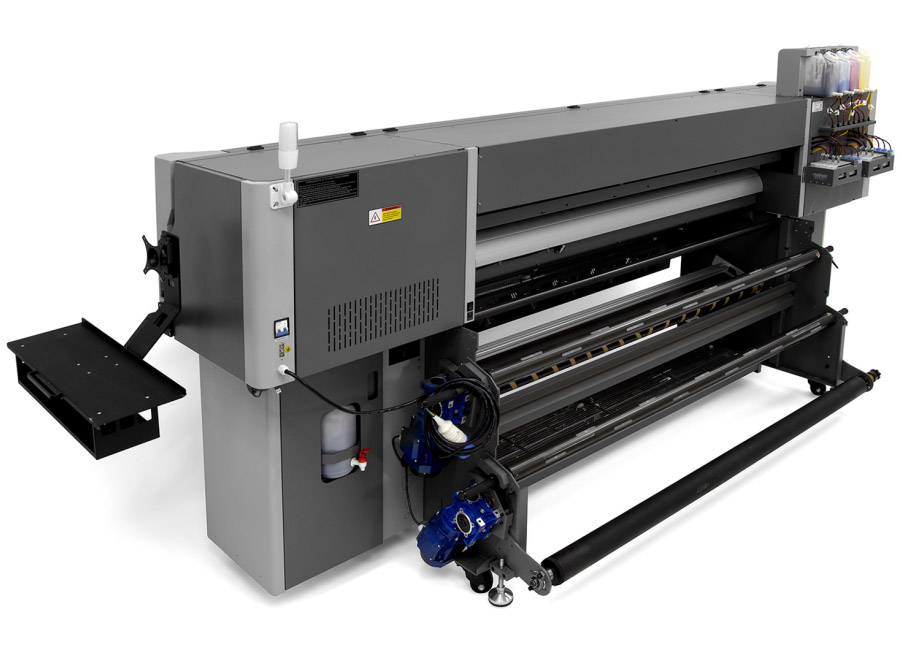

В комплекте с плоттером поставляется производительная система автоматической подачи и подмотки материала для рулонов диаметром до 350 мм и массой до 160 кг (максимальная длина до 2000 м на размотке и до 1000 м на подмотке), допустимая плотность бумаги 30-100 г/м2. Такая система позволяет эффективно выполнять заказы большого объема. Она оснащена дополнительными валами натяжения носителя спереди и сзади, а также валами выравнивания и выпрямления бумаги, что позволяет точно и плавно ее разматывать и подавать в зону печати. Для установки и фиксации носителя валы подачи и подмотки снабжены системой пневмозажима.  Для работы с пневмовалами необходим компрессор, который приобретается отдельно.

Большая скорость печати накладывает высокие требования на систему сушки материала. Поэтому плоттер Apsaras G5 оборудован двумя мощными ИК-нагревателями с интеллектуальным контроллером регулировки их температуры.

Система подачи чернил

В плоттере установлена система непрерывной подачи чернил открытого типа с вместительными емкостями объемом 5 литров каждая. Благодаря наличию датчиков и сигнализации опустошения емкостей, оператор вовремя оповещается о критически малом количестве чернил и необходимости дозаправки системы. Между основными канистрами и промежуточными картриджами установлены фильтры, которые обеспечивают качественную очистку чернил.

Растровый процессор

Сублимационный плоттер Apsaras G5 поставляется в комплекте с РИПом neoStampa - одним из лучших, эталонных специализированных ПО для текстильной отрасли. Это мощное профессиональное программное обеспечение предназначено для подготовки и растрирования файлов. Оно является одним из самых передовых программных средств для работы с изображениями и цветом.
РИП neoStampa отличается высокой скоростью обработки данных, имеет интуитивно понятный интерфейс и множество полезных функций, таких как: настройка очереди заданий, фрагментирование и объединение, работа с раппортами, масштабирование, копирование, поворот, зеркальное отображение, гибкая настройка цвета, построение и подключение цветовых профилей, а также быстрый предварительный просмотр, калькулятор затрат и подробный отчет о выполняемых заданиях.



РИП поддерживает различные цветовые схемы, в том числе восьмицветную конфигурацию, например CMYK с лайт-оттенками или флуоресцентными цветами. Программное обеспечение устанавливается на обычный персональный компьютер под управлением операционной системы семейства Windows. Поддерживается режим одновременной обработки файла и печати: нет необходимости ожидать окончания рипования всего файла, печать начнется сразу же после заполнения заранее назначенного буфера, что значительно экономит рабочее время.
