Режущий плоттер iECHO TK4S-2516

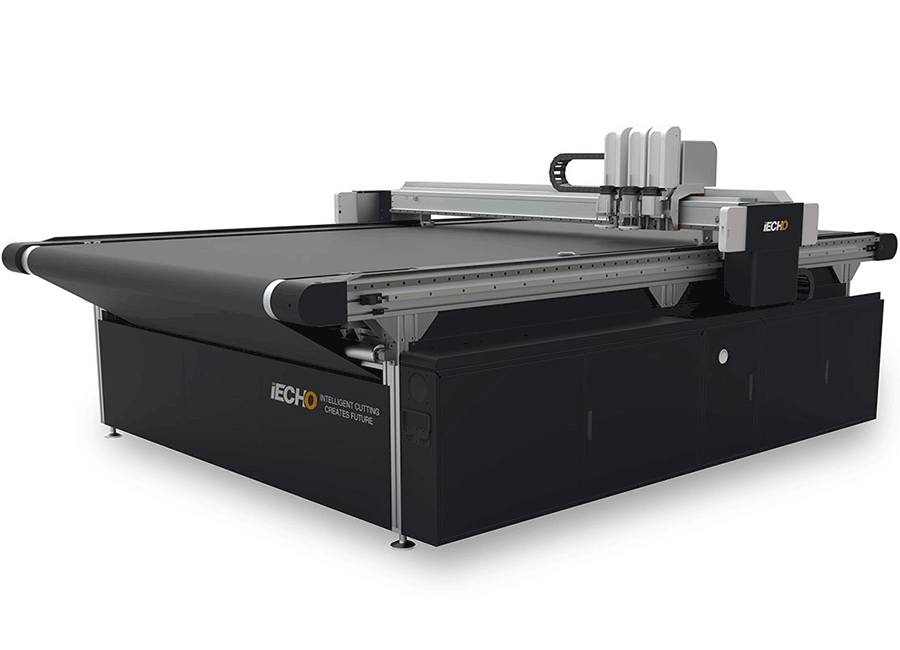

Режущий плоттер iECHO TK4S-2516 с многозонным вакуумным столом

Размер рабочего стола режущего плоттера iECHO TK4S-2516 составляет 2500×1600 мм. Под заказ модели TK4S могут быть изготовлены с произвольными размерами столов. Модели серии TK4S оснащаются многозонным вакуумным столом со столешницей из прочного авиационного алюминия. Алюминиевый сплав на поверхности сотового рабочего стола, использующийся также в аэрокосмической отрасли, гарантирует геометрическую стабильность конструкции без ее размерных изменений под влиянием термического расширения/сжатия и минимальные внутренние напряжения. Взаимно изолированные плотные ячейки сотовой панели компенсируют нагрузку на рабочий стол, обеспечивая тем самым абсолютную плоскостность рабочей поверхности даже при ее больших размерах. Производительность усовершенствованной вакуумной системы раскройщика BK4 увеличена на 25 % относительно модели предыдущего поколения.

Плоттеры серии TK4S поставляются с двумя или тремя инструментальными станциями. Серводвигатели Yaskawa (Япония), установленные на раскройщики iECHO, позволяют резать со скоростью до 1.5 м/сек, что в 4-6 раз быстрее ручной резки и в 1.5-1.8 раза в сравнении со станками серии BK. В базовую комплектацию данных машин включена система определения глубины погружения инструмента (AKI).

Комплексы серии TK4S в отличие от BK, BK3 и BK4 имеют разборную конструкцию стола, что существенно упрощает их транспортировку. На сверхшироком портале комплексов серии TK4S установлены два двигателя с функцией балансировки, которые обеспечивают более стабильное и точное перемещение портала. Комплексы серии TK4S в качестве привода портала имеют реечно-зубчатую передачу, обеспечивающую высокую скорость, долговечность и прекрасную динамику при резке плотных материалов с экстремальной рабочей нагрузкой.

Области применения режущих плоттеров iECHO TK4S-2516

• Интерьерная и наружная реклама
  Раскройщики iECHO являются оптимальным решением для рекламно-производственных компаний. С их помощью можно осуществлять раскрой практически любых материалов, используемых в производстве наружной и интерьерной рекламы — картона, гофрокартона, пенокартона, пленок, баннеров, акрилового стекла, листового ПВХ, композитных панелей, гофрированных и сотовых пластиков. Эти высокоэффективные станки существенно повышают производительность и гарантируют высокое качество готовой продукции.


• Полиграфия и упаковка
  Обычные вырубные машины, которые применяются в упаковочной отрасли, позволяют выпускать продукцию большими партиями с минимальной себестоимостью, но при выпуске «коротких» тиражей, а также при изготовлении пилотных образцов упаковочных изделий использование высекальных машин становится экономически неоправданным, так как на начальном этапе производства требует изготовления вырубного штампа и осуществления приладочных работ. Комплекс iECHO дает возможность просто и выгодно изготавливать образцы, единичные изделия и небольшие партии продукции и обрабатывать не только обычный картон, но и любые другие упаковочные материалы — гофрированный картон, монолитный и сотовый полипропилен, ПВХ и пр. Упаковочные ложементы из вспененного полиэтилена также могут быть изготовлены с помощью оборудования iECHO. Раскройный комплекс iECHO отличается высокой производительностью, позволяет выполнять заказы в оперативном порядке и в комплексе со специализированными САПР-системами является незаменимым решением для фабрик по производству упаковки. Машины для выборочного лакирования, как правило, значительно дороже машин для сплошного нанесения покрытия. Но осуществлять выборочное лакирование можно и с помощью машин для сплошного лакирования, если предварительно произвести обработку лакировальной резины на раскройщике iECHO.


• Автомобилестроение и авиастроение, производство автомобильных аксессуаров
  Режущие плоттеры iECHO могут с успехом применяться для производства автомобильных ковриков, чехлов на сиденья, солнцезащитных шторок, изделий для шумо- и теплоизоляции.


• Машиностроение и приборостроение
  Оборудование iECHO широко используется в производстве высокоточных прокладок и уплотнительных колец, при изготовлении различных деталей машин, механизмов, приборов. Комплекс iECHO способен резать резину, паронит, графит, асбест, маслостойкую волокнистую бумагу, кабельную бумагу, асбестовую бумагу, фторсодержащие материалы, такие как политетрафторэтилен (тефлон), синтетические и композитные материалы и многое другое.


• Раскрой сложных синтетических тканей для различных задач
  Раскройщик iECHO позволяет заменить традиционные способы раскроя сложных синтетических тканей, требующие высоких трудовых затрат, и повысить эффективность обработки как минимум в 20 раз. С помощью этого устройства можно с высокой точностью резать материалы из углеродного, арамидного и стекловолокна, а также сверхвысокомолекулярного полиэтилена. Эти возможности широко применяются для производства специальной профессиональной экипировки.


• Спортивные товары
  С помощью раскройщиков iECHO можно резать неметаллические материалы, используемые в производстве спортивных снарядов — полиэтилен для сноубордов, материалы на основе углерода и стекловолокна. iECHO является оптимальным технологическим решением, которое позволит повысить скорость производства спортивной продукции и обеспечить неизменное от партии к партии качество.


• Галантерея и изделия из кожи
  Режущие комплексы iECHO — идеальный инструмент для галантерейной индустрии. Он позволяет изготавливать выкройки из таких материалов, как натуральная кожа, ПЭ, ПП и ЭВА без применения бумажных лекал. Раскройщик успешно применяется в производстве обуви, сумок и чемоданов, обложек для документов и книг, чехлов для мобильных устройств, папок, кошельков и очечников и т.д.


• Одежда и текстильная продукция
  Раскройщики iECHO BK — оптимальное решение для швейной промышленности. Он позволяет оперативно чертить любые выкройки при конструировании изделий, наносить необходимую маркировку и осуществлять раскрой тканей, трикотажа, кожи и кожзаменителей для пошива одежды, аксессуаров, мебельной обивки. Управление и контроль всех операций осуществляются в режиме реального времени с помощью особой ERP-системы. Режущий плоттер iECHO BK может также стать прекрасным помощником в обучении студентов отраслевых учебных заведений, которые смогут в процессе освоения профессии сразу научиться пользоваться современными цифровыми технологиями.
